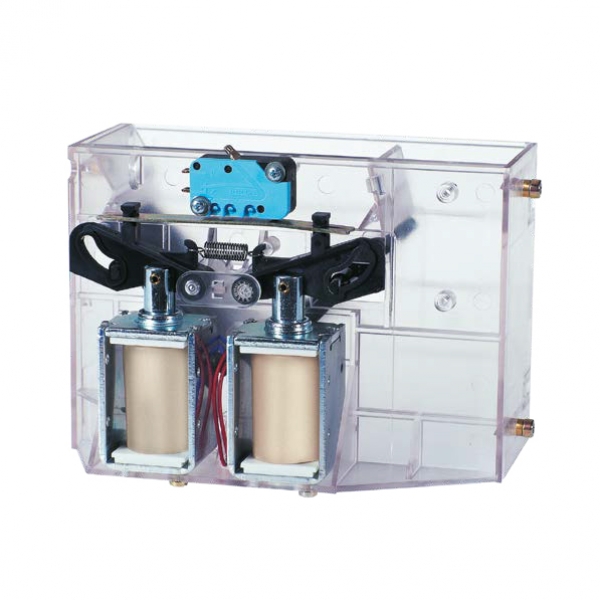

Zwischenkasse mit 2 Magnetspulen

Die Zwischenkasse dient in Verkaufsautomaten der Zwischenspeicherung von eingeworfenen Münzen, damit diese im Falle des Abbruchs eines Verkaufsvorgangs wieder zurückgegeben werden können. Eine manipulative Geldwäsche wird damit ausgeschlossen.
Die Zwischenkasse besitzt hierfür einen Auffangbehälter, in dem alle Münzen nach der Annahme durch einen elektronischen Münzprüfer zwischengespeichert werden.

Der Auffangbehälter verfügt an seiner Unterseite über zwei Klappen, die mittels zweier Zugankermagnete geöffnet werden können. Bei Öffnung der einen Klappe gelangen die Münzen in die Rückgabe, bei Öffnung der anderen Klappe gelangen sie in die Hauptkasse. 2

Ansteuerung und Einbau der Zwischenkasse
Die Ansteuerung der Zwischenkasse erfolgt über die Bestromung des, der jeweiligen Klappe zugeordneten Elektromagneten denkbar einfach. Diese sind dazu standardmäßig mit Anschlusslitzen versehen, die 980 mm lang sind.

Für die Rückmeldung der Klappenposition an den Automaten ist ein Mikroschalter vorgesehen, der beim Öffnen der Rückgabeklappe sofort und bei der Annahmeklappe erst bei vollständig geöffneter Klappe betätigt wird. Dieser Schalter kann durch den Kunden selber angeschlossen und als Öffner, Schließer oder Wechsler betrieben werden.

Um eine optimale Funktionalität und Lebensdauer der Zwischenkasse E 101 zu gewährleisten, ist bei der Konstruktion der mechanischen Aufnahme für die Zwischenkasse im Automaten zwingend darauf zu achten, dass die Aufhängung schwimmend erfolgt. Wenn dies nicht der Fall ist, ist die Leichtgängigkeit der Klappen nicht gegeben und eine einwandfreie Funktion der Zwischenkasse nicht gewährleistet.

Technische Daten
Münzkapazität zirka 450 Gramm, z.B. 65 Stück 1,- € Münzen
Einbaumaße H 89,0 / B 126,7 / T 70,0
Stromversorgung 12 Volt DC (11 Volt bis 14 Volt) 24 Volt DC (22 Volt bis 28 Volt)
Betätigungsstrom 12 Volt Variante ca. 850 mA, 60% ED 24 Volt Variante ca. 550 mA, 60% ED
Minimalstrom für Mikroschalter 2 mA
Temperaturbereich -20 °C bis +70 °C
Aufhängung 4 Stück Einpressmuttern (Gewinde M3) für die Montage von Schrauben oder Gewindebolzen.
Lebensdauer 500.000 Betätigungen für jede Klappe Die Lebensdauer der Geräte hängt natürlich stark von den Einsatzbedingungen und der Wartung ab. Sie kann in der Praxis daher auch deutlich darüber liegen.
Anschlusss 980 mm Litzenkabel AWG 24, 2 Leitungen pro Magnet Auf Anfrage können die Zwischenkassen auch mit kundenspezifischen Anschlusskabeln und Steckverbin-dern geliefert werden.

Modelle
E 101.12-60 für 12 Volt DC
E 101.24-60 für 24 Volt DC
