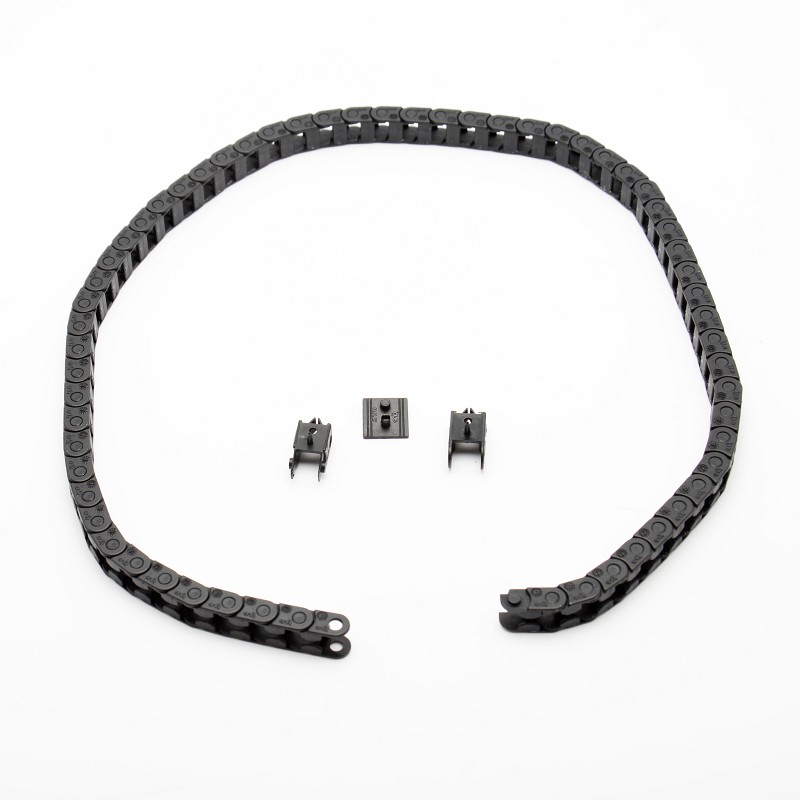

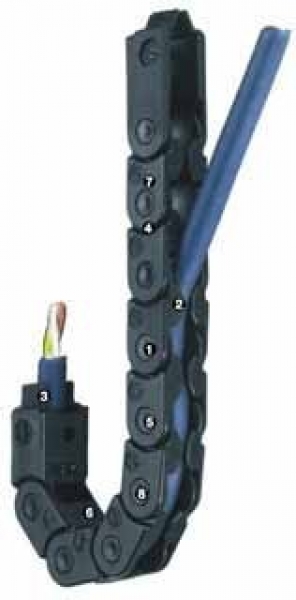

Kabel Kette E03

Vertikal: Hängende Anwendungen, Stehende Anwendungen
Horizontal: Freitragende Anwendungen = 0,4 m
Kreisbewegung: Drehende Anwendung möglich, ggf. mit Nacharbeit (ab 180° Drehwinkel ist immer mechanische Nacharbeit erforderlich)

Technische Daten
Art.-Nr. : E03.05.028.0

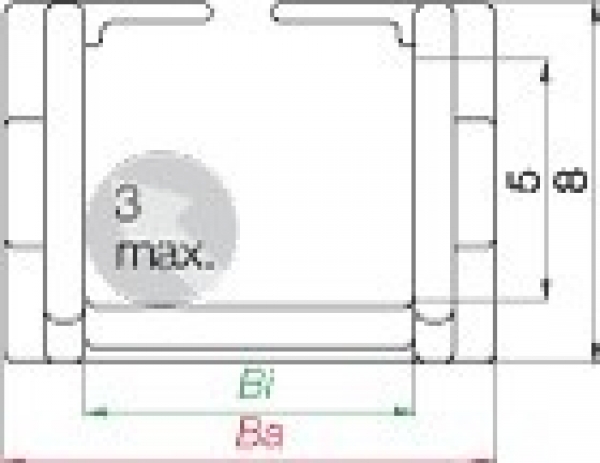

Innenbreite Bi [mm]:  7
Biegeradius R [mm]: 28
Verfahrweg S [mm]: 1000

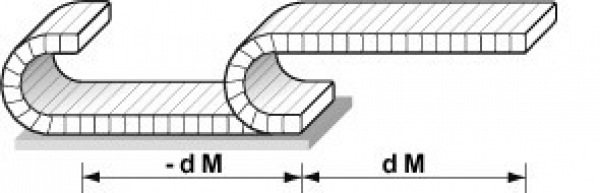

Festpunkt dM [mm]:
Kettenlänge** [mm]: 610
Anzahl Kettenglieder : 61
Außenbreite Ba [mm]: 10.7
H* [mm]: 64
D [mm]: 47
K [mm]: 110
Hi [mm]: 5
Ha [mm]: 8
Gewicht pro Glied [g]: -
Gewicht [kg/m]: 0.04
Die erforderliche lichte Einbauhöhe ist HF = H + 10 mm (bei 0,1 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.
Spaltmaß am Öffnungsprinzip: 1-2 mm je Breite

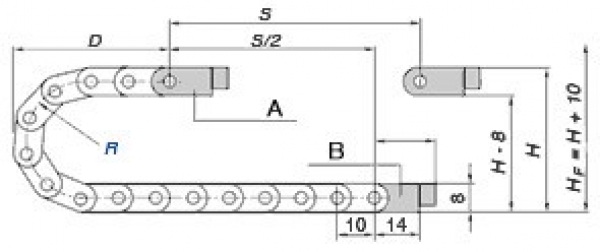

A= Mitnehmer
B= Festpunkt Teilung: 10 mm Glieder pro m: 100 Verfahrweg:
S Kettenlänge:S/2 + K
